PCB板是集成各种电子元器件的信息载体，在电子领域中有着广泛的应用，其质量直接影响到产品的性能。在PCB制造过程中，PCB上的元器件安装普遍采用表面贴片安装技术。随着5G时代的来临电子科技技术的发展和电子制造业的发展，电子产品趋于更轻、更小、更薄化。为了保证电子产品的性能，PCB板缺陷检测技术已经成为电子行业中非常关键的技术。

检测方案配置

1. 镜头使用普密斯导轨变倍镜头；

2. 相机使用普密斯百万像素千兆网接口工业相机；

3. 搭配普密斯环形光源；

4. 结合普密斯自主研发视觉分析软件系统。

检测内容

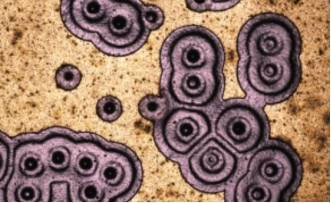

检测PCB板是否存在短路、焊桥、开路、元器件松动或错位等缺陷。

方案优势

传统人工检测PCB缺陷方法容易出现漏检、检测速度慢、效率低、无法满足快速生产需求，普密斯PCB板视觉检测系统选型方案，变倍镜头对比度高、色彩还原度好，可以准确摄取检测图像，通过工业相机高速传输转化为数字信号，再通过软件分析系统对图像数字信号进行处理，从而得到所需要的各种目标图像特征值，并由此实现零件识别或缺陷检测等多种功能。检测高效精准，有效提高了缺陷检测的效率和准确度！
