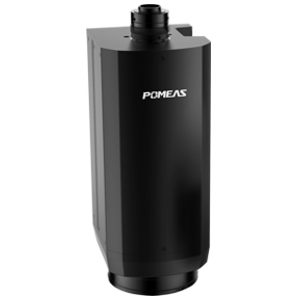

产品优势 | 应用实例 | |
1、 物方远心设计，从根本上解决了在景深范围内出现的视差； 2、 变倍过程中工作距离无需改变； 3、 高变倍比，变倍比达10X； 4、 实现连续变倍，满足多种型号工件使用； 5、 支持1000万像素1"相机，视野可达60.6X45.5mm。 |
| |
应用领域 —— | ||
可以应用在大视野快速测量行业。 | ||
| ||
| 变倍远心镜头参数表 —— | |||||||||||||||||||
型号 | VP-LZTH-0220 | ||||||||||||||||||
货号 | #610-220 | ||||||||||||||||||
放大倍率 | 0.21X | 0.3X | 0.4X | 0.5X | 0.6X | 0.7X | 0.8X | 0.9X | 1.0X | 1.1X | 1.2X | 1.3X | 1.4X | 1.5X | 1.6X | 1.7X | 1.8X | 1.9X | 1.97X |
工作距离(mm) | 86±2 | ||||||||||||||||||
分辨率(μm) | 26.91 | 18.35 | 12.89 | 10.64 | 8.86 | 7.29 | 6.25 | 5.56 | 5.21 | 4.89 | 4.85 | 4.63 | 4.64 | 4.57 | 4.53 | 4.46 | 4.41 | 4.32 | 4.30 |
景深(mm) | 6.99 | 3.43 | 1.84 | 1.18 | 0.85 | 0.65 | 0.52 | 0.44 | 0.37 | 0.32 | 0.29 | 0.26 | 0.23 | 0.21 | 0.19 | 0.17 | 0.16 | 0.15 | 0.14 |
N.A. | 0.014 | 0.019 | 0.027 | 0.034 | 0.039 | 0.044 | 0.048 | 0.051 | 0.054 | 0.056 | 0.058 | 0.060 | 0.062 | 0.064 | 0.065 | 0.067 | 0.069 | 0.071 | 0.072 |
F No. | 7.81 | 7.71 | 7.35 | 7.40 | 7.64 | 7.96 | 8.35 | 8.82 | 9.34 | 9.92 | 10.42 | 10.86 | 11.33 | 11.83 | 12.23 | 12.69 | 13.06 | 13.43 | 13.69 |
TV畸变 | -0.04% | 0.05% | 0.07% | 0.06% | 0.05% | 0.03% | 0.02% | 0.01% | 0.00% | -0.01% | -0.01% | -0.02% | -0.03% | -0.03% | -0.03% | -0.04% | -0.04% | -0.04% | -0.05% |
物方远心度(°) | 0.02 | 0.02 | 0.01 | 0.01 | 0.01 | 0.01 | 0.02 | 0.07 | 0.12 | 0.18 | 0.23 | 0.27 | 0.31 | 0.34 | 0.36 | 0.39 | 0.41 | 0.43 | 0.44 |
对 | 1/3" | 22.7×17.0 | 16.0×12.0 | 12.0×9.0 | 9.6×7.2 | 8.0×6.0 | 6.9×5.1 | 6.0×4.5 | 5.3×4.0 | 4.8×3.6 | 4.4×3.3 | 4.0×3.0 | 3.7×2.8 | 3.4×2.6 | 3.2×2.4 | 3.0×2.3 | 2.8×2.1 | 2.7×2.0 | 2.5×1.9 | 2.4×1.8 |
1/2" | 30.3×22.7 | 21.4×16.0 | 16.0×12.0 | 12.8×9.6 | 10.7×8.0 | 9.1×6.9 | 8.0×6.0 | 7.1×5.3 | 6.4×4.8 | 5.8×4.4 | 5.3×4.0 | 4.9×3.7 | 4.6×3.4 | 4.3×3.2 | 4.0×3.0 | 3.8×2.8 | 3.6×2.7 | 3.4×2.5 | 3.3×2.4 | |
1/1.8" | 3.8×25.4 | 23.9×17.9 | 17.9×13.4 | 14.3×10.7 | 11.9×8.9 | 10.2×7.7 | 8.9×6.7 | 7.9×6.0 | 7.1×5.4 | 6.5×4.9 | 6.0×4.5 | 5.5×4.1 | 5.1×3.8 | 4.8×3.6 | 4.5×3.4 | 4.2×3.2 | 4.0×3.0 | 3.8×2.8 | 3.6×2.7 | |
2/3" | 41.7×31.3 | 29.4×22.0 | 22.0×16.5 | 17.6×13.2 | 14.7×11.0 | 12.6×9.4 | 11.0×8.3 | 9.8×7.3 | 8.8×6.6 | 8.0×6.0 | 7.3×5.5 | 6.8×5.1 | 6.3×4.7 | 5.9×4.4 | 5.5×4.1 | 5.2×3.9 | 4.9×3.7 | 4.6×3.5 | 4.5×3.4 | |
1" | 60.6×45.5 | 42.7×32.1 | 32.0×24.0 | 25.6×19.2 | 21.3×16.0 | 18.3×13.7 | 16.0×12.0 | 14.2×10.7 | 12.8×9.6 | 11.6×8.7 | 10.7×8.0 | 9.8×7.4 | 9.1×6.9 | 8.5×6.4 | 8.0×6.0 | 7.5×5.6 | 7.1×5.3 | 6.7×5.1 | 6.5×4.9 |
Sensor尺寸 | 最大兼容1" |
照明方式 | - |
接口类型 | C型 |
工作温度 | -10℃～+50℃ |
| ||
实际效果图 |
|
|
| ||

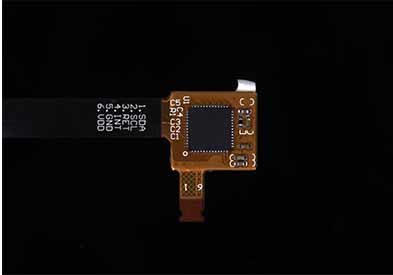

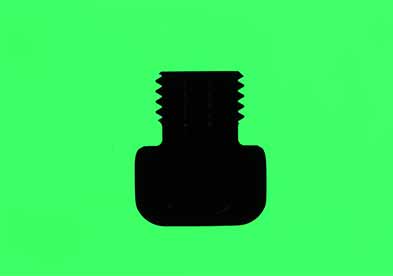

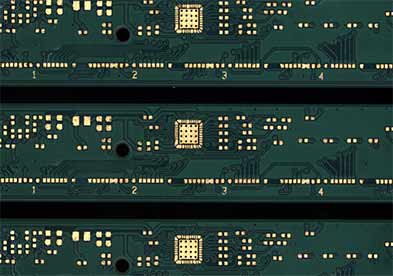

0.2X-PCB观测 | 2X-PCB观测 | 0.2X-金属件轮廓 | ||
|
|
| ||

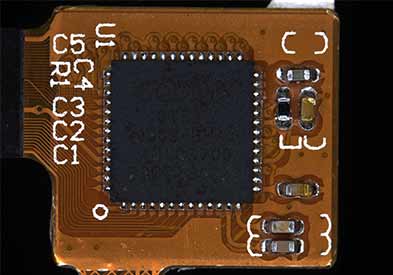

2X-金属件轮廓 | 微小电路板0.2X | 微小电路板1.4X | ||
说明：拍摄物体在最大倍和最小倍的实际变化，此款镜头可以让客户在大小视野的变化范围内随意检测，满足客户合适的视野检测需求。 | ||||
