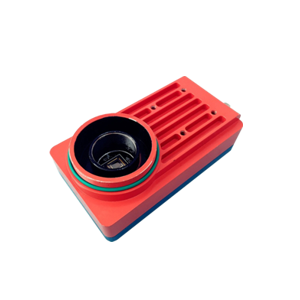

3D 相机
3D 相机

3D 相机是激光线扫描应用的配套设备。

相对于传统的工业相机方式,可减少数据传输量90%,

PC软件效率提高30%,扫描物体的运动速度提高50%。

[ 返回列表 ] HOME>产品中心>测量传感器

产品优势
——


传感器性能
——

3D 相机是激光线扫描应用的配套设备。

在激光线3D轮廓测量应用中,产品可运用高性能的现场可编译门阵列处理器和先进算法,在采集图像时同步完成激光线检测。无需大量传输耗时冗余的整幅图像到PC,也无需在PC软件中进行耗时复杂的激光线提取算法。 PC收到激光线位置数据后即可直接进行后续应用。

相对传统的工业相机方式,可减少数据传输量90%,PC软件效率提高30%,扫描物体的运动速度提高50%。

相机内置3种激光线检测算法,从1像素精度到1/32亚像素精度,适合不同应用。同类产品序列中还配备有高速和高分辨率型号,以满足不同应用。



非接触3D测量,基于结构光三角测量法;

相机内部集成图像处理,实现激光线的检测;

无需上位机软件算法;

2种输出数据模式:图像模式;线轮廓模式;

3种激光线检测算法:MAX, THRESH, COG;

可实现1/32亚像素轮廓精度;

所有算法都可以达到大扫描速率,不受所选算法影响;

ONSEMI CMOS图像传感器;

720×480像素分辨率;

全局快门,消除运动失真;

集成外部激光控制接口,实现无缝连接;

USB2.0全速接口;

附带软件开发包,支持VS开发软件;

兼容图像处理库,可快速直接嵌入用户应用。






应用领域

——


3D尺寸控制——3D传感器可以用来测量尺寸或形状,从大尺寸的集装箱到细微的电子组装业,都可以应用。

低对比度轮廓检测——在许多应用中的对象之间的对比度极低,因此不适合二维成像。例如在轮胎检测应用中,3D传感器实现检测表面误差,或分析在轮胎侧的浮雕的识别码。

物体的形状缺陷检测——在这样的应用中,物体以极高的速度运动,3D可以检测物体表面的缺陷,例如太阳能电池基板的平整度扫描。

道路与轨道隐患检测-3D传感器安装在检测车上,对路面进行高精度扫描,并可虚拟出路面结构的总体轮廓,检测路面或轨道的异常,例如:路面开裂、坑洼、车辙、铁路轨道裂缝、枕木偏移等。

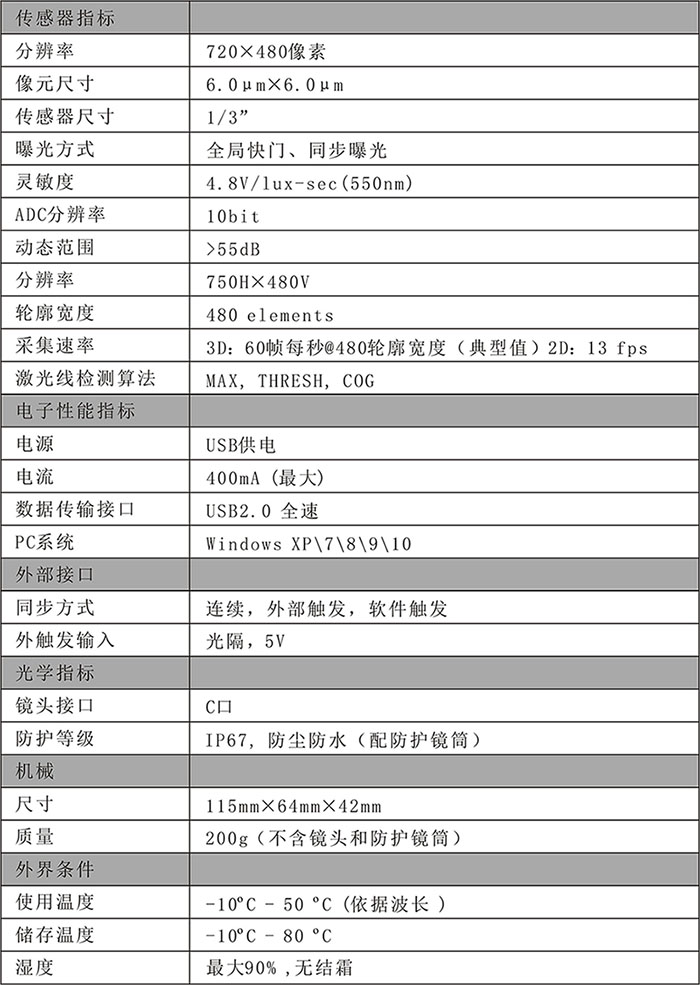

3D相机参数表

——
