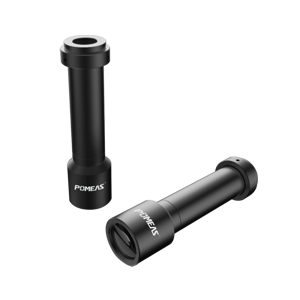

高分辨率远心镜头
VP-LTCM12-110

全部采用物方远心设计,高景深,

高分辨率,低畸变

[ 返回列表 ] HOME>产品中心>远心镜头

产品优势
——



1.可兼容2/3”Sensor尺寸;

2.景深可根据要求适当增加,景深可达0.67mm;

3.同轴光照明可选,照明均匀。在景深范围内,放大倍 MTF曲线图 率和 目标图像尺寸不变;

4.前端接口尺寸设计合理,多种环形无影光源可供选择;





应用领域

——


可以应用在手机屏幕对位和PCB印刷等行业。





高分辨率远心镜头参数表

——



*1:理论计算值(取弥散斑直径Φ0.04mm计算),实际应用时取其1/2的范围时效果更佳。

型號

VP-LTCM12-110

放大倍率

1.2X

物方远心度

<0.02(0.05)

分辨率(um)

  6.71

景深(mm)  *1

  0.67

N.A.

0.05

F No.

12

TV畸变

0.01%





对象大小(mm)

1/4"

2.7×2.0

1/3"

4.0×3.0

1/2.5"

4.8×3.6

1/2.3"

5.1×3.9

1/2"

5.3×4.0

1/1.8"

6.0×4.5

2/3"

7.3×5.5

Sensor尺寸

最大兼容2/3"

照明方式

                                                                                              /

接口类型

C型

工作温度

-10℃~+50℃
