限位板通孔视觉检测方案
限位板通孔视觉检测方案

本视觉检测方案重点解决的是机器视觉在限位板通孔及间隙检测中的视觉检测应用。


一、项目评估内容

1、检测项目
   限位板通孔、间隙检测
2、评估内容
   A、检测孔位标识,是否通孔,实现计数/设定功能;
   B、侧面多个重叠有无空隙检测,间隙尺寸检查。
   C、检测精度:0.1mm

二、项目评估结果
    评估结果1:可以达到检测要求;
    评估结果2:空隙有无可检测,由于检测视野范围较大,空隙成像相对较小且呈弧形,中间宽两边窄,测量产品间全条空隙尺寸极易诱发软件误判,检测有极大风险;
    评估结果3:可以达到检测要求;

根据贵司要求,以及提供的产品,相机检测视野范围可达45mm*28mm,相机分辨率:2456 x 2058  Pixel,检测OK。从理论上计算:500W黑白相机对产品进行检测,字符检测能达到检测精度要求。

三、项目评估条件
1、产品侧面多个重叠检测时要保持水平放置,不能有倾斜;
2、检测用到背光源,产品治具下检测部分需要设计成玻璃;
3、产品表面不能有毛刺或凸点杂质,否则软件检测时会产生误判;
4、软件有两个功能:A、通孔检测 ;B、空隙有无检测。

四、主要配件
普密斯千兆网工业相机PMS-0500E11BDC 一台
POMEAS高分辨远心镜头PMS-TCM017-110 一个
普密斯机器视觉环形光源  一个
控制器  一个
PC I3配置工业电脑 一台
19寸显示器 一台
普密斯独立开发的机器视觉检测系统软件 一套


五、操作流程

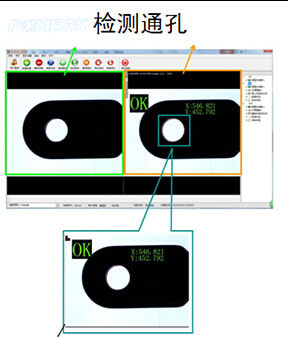

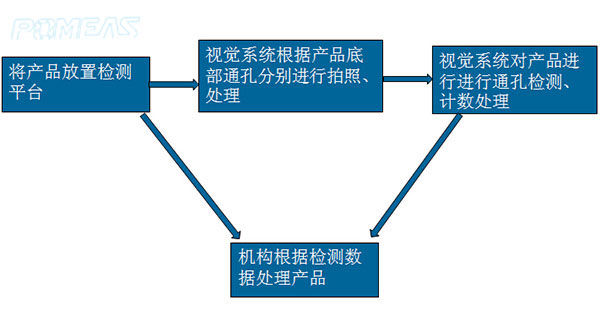

A、检测通孔

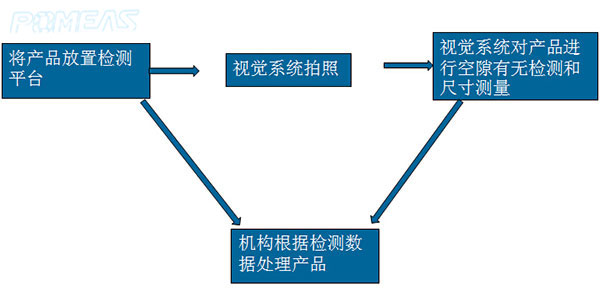

B、空隙有无检测

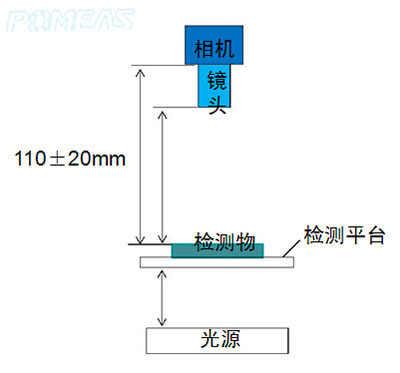

六、总体外观
