高分辨率远心镜头应用之银行卡划痕以及指纹瑕疵检测
2020.12.16
返回列表

针对近几年划痕、裂缝、指纹等瑕疵类检测越来越多,用肉眼来检测往往因为太小检测不出来,导致出厂后有缺陷,从而影响到厂家声誉及客户体验,尤其是光亮面的划痕及指纹检测,金属件表面检测、油性封面检测、复合材料划痕检测、高分子材料划痕检测等等。



银行卡检测要求

① 检测银行卡光亮面表面的划痕以及指纹;

② 检测油性封面(比如画册封面)表面的指纹;



项目难点

  在工业检测中图像区域的多样化,导致每一种图像,都要经过分析综合考虑各种手段来进行处理达到效果,会存在以下几个难点:

  1、银行卡等产品表面易反光,普通光源会在图像区域反射出灯影;

  2、划痕的形态方向多样化,单一方向打光不能检测出所有划痕;

  3、指纹痕迹浅,很难分辨。





解决方案

一、使用普密斯黑白CCD数字相机

  具有更低功耗和更小的体积,1000m bit/s稳定传输兼容百兆网,低功耗,低噪声,高稳定性,在各个场景和色温下都能真实还原图像画面,保持清晰锐利。



二、镜头使用普密斯0.3X高分辨率远心镜头:VP-LTCM03-110

优点:

1、物方远心设计,具备高景深,高分辨率,低畸变的特点;

2、支持2/3”的靶面尺寸相机;

3重复定位精度高;

4震动环境下保持机械的稳定性

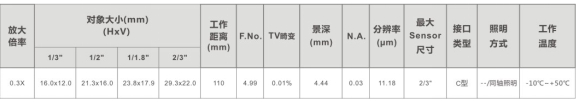

  镜头参数表:



三、配合普密斯自主研制的平行同轴光源(绿色)

普密斯点平行同轴光源有红光平行同轴光源、绿光平行同轴光源、蓝光平行同轴光源、白光平行同轴光源,本案例我们采用绿色平行同轴光源,其特殊的光路设计,可有效避免灯珠在高反光平面上的灯影,能凸显出物体表面微小的不平整,可将轻微划痕、指纹痕迹很清晰的反映出来,便于软件评估。

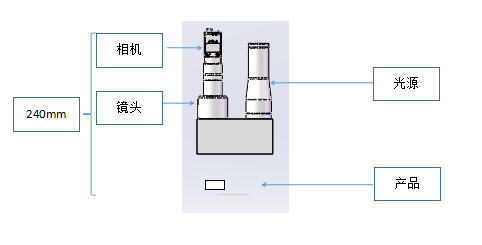

演示方案:



案例结果展示:

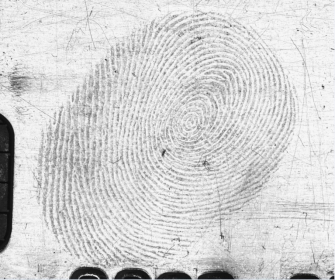

1.指纹检测效果图

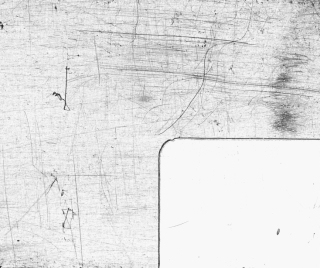

2 .划痕检测效果图
