2020年是全球范围内遭遇新冠肺炎冲击的一年,也是半导体行业近年受中美贸易摩擦影响最严重的一年,同时也是机遇!
从全国来看半导体生产设备市场(包括Wafer Fab设备+测试·封装设备+附属设备,不包括硅结晶生产设备),引领2020年设备投资的是我国(包含台湾)以及韩国,我国市场上火热的Foundry、存储半导体投资,中国将首次成为半导体设备市场规模的TOP1, 可见国家正积极倡导大力推进国内半导体产业的发展等规划。
上游半导体生产设备产业迎来发展的黄金时期,未来半导体检测设备规模有望达到1000 亿以上规模,对于半导体视觉检测、测量产业来说是机遇也是挑战;行业对与视觉检测、测量的要求也会越来越高,普密斯的4K变倍工业镜头作为国内首款此类型镜头,可以对传统变倍工业镜头应用领域的检测能力大幅提升,可以为相关产业的转型升级提供更加优良的解决方案。

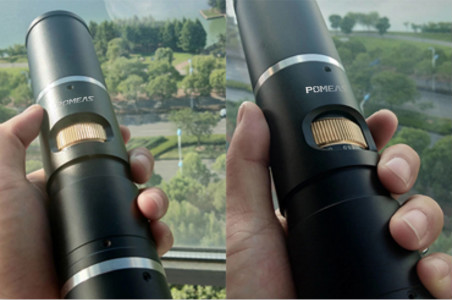

普密斯4K级别大视野、高分辨率、连续变倍工业镜头,不仅拥有卓越的变倍性能,更可提供更宽视野范围,可更快捕捉更大范围的影像,是高速检测及精确测量应用的理想之选,与传统变倍系统相比,4K变倍工业镜头在高倍时分辨率明显提升,物方分辨率由3.95 um提升至2.8um,视野大小提升1.45X以上,同时4K高清变倍镜头同样采用模块化设计,但与传统变倍镜头不同的是4K变倍工业镜头拥有多种接口组件,可以支持多种类型的相机接口,搭配不同的后置TV镜管,最大可以支持的相机靶面对角线尺寸达32mm。

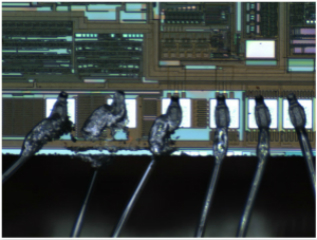

案例一:半导体行业——金线焊脚检测
传统变倍工业镜头成像效果 4K变倍工业镜头(成像效果)
4K变倍工业镜头视野更大,不仅可以一次看到所有焊脚,而且清晰度更高,更利于瑕疵点辨别。

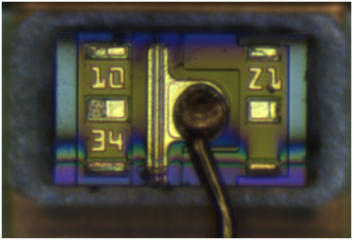

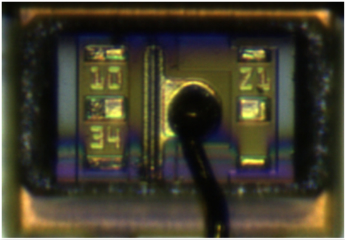

案例二:半导体行业——断线检测
传统变倍工业镜头成像效果 4K变倍工业镜头(成像效果)
4K变倍工业镜头成像清晰,对比度高,视野大,更便于准确检测。
案例三:半导体行业——定位检测
传统变倍工业镜头成像效果 4K变倍工业镜头(成像效果)
4K超高清变倍镜头在影像检测领域的应用
目前具有更大靶面与更高像素的数字相机正成为主流,传统的2D影像测量所使用的变倍镜头普遍基于匹配模拟相机而设计,存在物方分辨率低、像面支持靶面小、视野小等缺点,对测量精度及使用便利性影响较大,为此,普密斯推出了4K变倍工业镜头,可以对以上问题有效改善。
更多4K变倍镜头的应用,请持续关注普密斯公众号及普密斯官网应用案例中心,我们会持续更新。
