机器视觉应用之线序检测
2021.03.13
返回列表

线序检测是线束工厂生产线材过程中必须要做的步骤,需要对线束的线位、排位是否漏插、错插进行排查,将孔位插错的不良品挑选出来,杜绝不良品的流出。



随着技术的进步,机器视觉检测系统已经慢慢替代人工目视检测识别,实现自动判别线束线序的智能化、高速化操作。



检测需求



检测芯线排列顺序。流水线上的员工摆放芯线到装夹治具上,为避免出现摆放顺序错误情况,影响下一步芯线加工工序。



wps1.png   wps2.png   wps3.png



项目难点



① 芯线外径小,约Φ0.5mm,因此需要5MP级别的高清工业镜头成像观测。

② 有的芯线颜色不是纯色,而是两种颜色的线缠绕而成的,容易导致软件误判。

③ 芯线是手动摆放到治具上,无法保证平整,导致芯线反光,颜色泛白,造成软件误判。



解决方案



  1、相机使用普密斯的智能检测相机;

  2、镜头使用5MP级别的25mm工业镜头

  3、光源使用普密斯的条形光源;

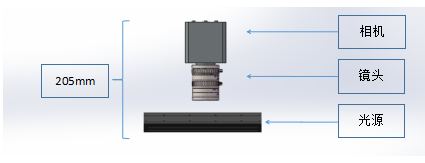

演示方案






核心配件介绍:



  一、普密斯的智能检测相机



  为了满足视觉检测判别采用普密斯智能检测相机

  优点:

1. 成本低廉,相机直接连接显示器,无需连接电脑;

2. 检测应用范围广,内置检测系统包括图像分析、视觉判别,集成多种检测工具;

3. 操作简单,内置的检测系统包含直观的图形界面,操作员使用鼠标即可使用;

4. 色彩还原度高,有效减少色彩失真;










  二、普密斯5MP 8mm工业镜头:VP-LEH-2514M



  为了满足高清晰度、广视野成像需求采用25mm的工业镜头

  优点:

1. 高分辨率,兼容5MP工业相机,适用于像元尺寸≥3.45μm以上的工业相机;

2. 专业光路设计,低失真,低色散成像;

3. 大景深,景深为5mm,即使芯线装夹不平整,也不会造成软件无法抓取清晰图像;






  三、普密斯白色条形光源

  普密斯条形光源颜色有红色、绿色、蓝色、白色,本案例我们采用白色光源。

  优点:

1. 灵活性高,搭配安装支架可以灵活调整光源角度

2. 画面均匀性高,减少芯线上的泛白反光,便于软件识别。







案例结果展示:




1  OK线序示意图




2  NG线序示意图,黑、褐色放错




3  NG线序示意图,黑、灰色放错
