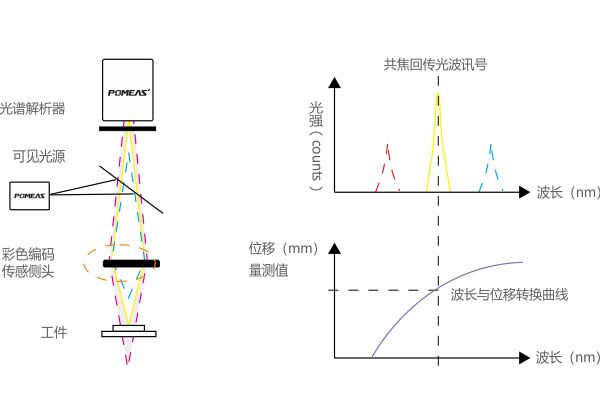

彩色共焦位移传感器测量原理：彩色共焦位移传感器乃利用特制的彩色编码镜头使可见光产生轴向色散输出，

并经由光谱解析器解析共焦回传光波讯号，最后透过波长与位移转换曲线计算出工件位移量测值。

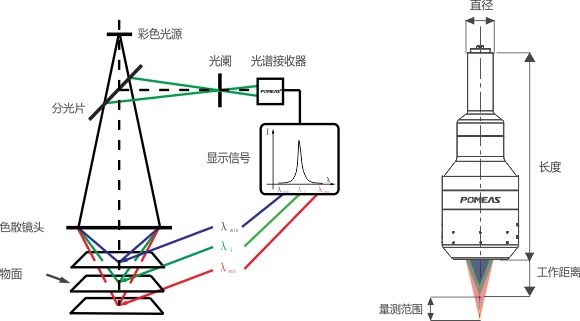

                                               彩色共焦位移传感器测量原理示意图

光纤传输彩色编码测头设计，其结构轻巧且内部不含电子零件而不受环境干扰影响；

采用白光（可见光）光源系统，相较激光淘汰而言安全防护要求低；

多层材质测演算法，可测量透明/半透明多层材质间之厚度或间隙。

产品优势

——

产品优势

——

超高测量能力

对反光表面测量精度差，不同材质测量精度不一           无论什么表面均可以在1μm精度内稳定测量

超新技术

产品优势

——

产品优势

——

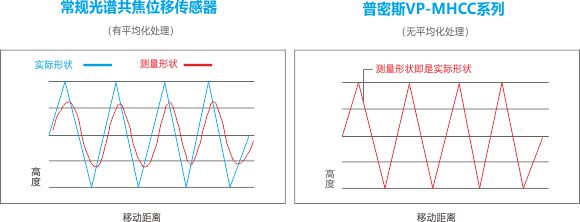

更好的稳定性

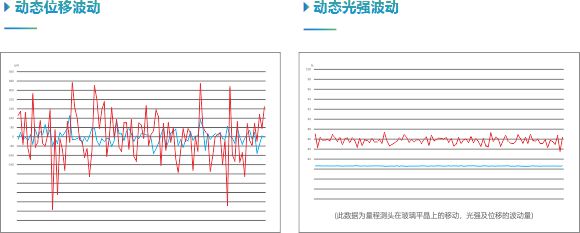

不加任何移动平均修饰，扫描稳定性是常规型号4倍，     动态光强波动稳定性是常规型号10倍以上，光强可用

可以完全实现百纳米分辨率和精度。                                作另一维度判定测量使用。

超高精度

普密斯共焦位移传感器不但精度高于传统三角测距传感器，量测不同材质或不同形貌时亦能获得稳定一致结果。

应用行业

——

应用特征

——

1、手机，平板电脑等金属机壳机加制造业；

2、PCB板，连接器，IC芯片等电子业；

3、面板，玻璃，钢化膜等行业；

4、半导体晶圆，绿能，光伏等行业。

1、稳定量测各类材质,例如金属/陶瓷/镜面/玻璃等；

2、适用于各种工件形貌（包含深孔/斜面/弧面）之特征尺寸量测，例如高度/段差/厚度/平面度/轮

      廓度等；

3、高温高压等严苛操作条件下亦能正常使用

4、测头结构轻巧，易整合于各行业之自动化测量应用。

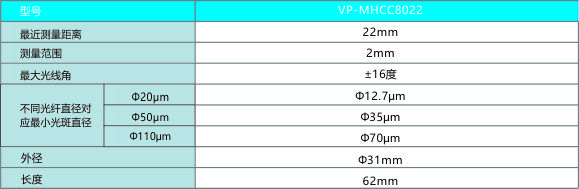

产品参数

——
