手机屏幕RGB检测方案

手机是目前人类生活必不可少的电子产品,而屏幕RGB的形状和排列,是决定了屏幕优良的重要参数之一。因此手机屏幕检测方案RGB有无缺失、排列是否异常尤为重要。



项目难点

① 小倍率大视野寻找不良区域,大倍率高精度检查确认不良类型;

② RGB边缘锐利清晰,RGB三原色色彩饱满易识别;

③ 结构稳定,耐久性高,能满足客户自动化高效作业。



解决方案

1、彩色CCD数字相机,保证图像的清晰锐利;

2、镜头使用6.5X偏光电动同轴镜头,保证RGB效果易识别;

3、1.5X2X辅助物镜齐全,按客户实际要求选配;

4、配合白色点光源。

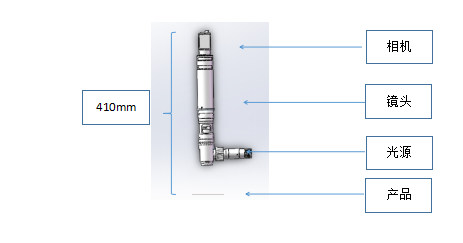

演示方案


检测系统主要配件



一、普密斯高清CCD相机

普密斯千万像素工业相机可稳定高速传输,具有低功耗低噪声等特点,在各个场景和色温下都能获得清晰锐利的真实图像画面。



二、普密斯6.5X偏光电动同轴变倍镜头:VP-LZ-650105(同轴)



为了保证RGB效果显著易识别,采用普密斯6.5X偏光电动同轴变倍镜头

优点:

一、电动控制切换变倍,满足自动化检测;

二、带有偏振同轴落射光结构,可使入射光角度可控,RGB凹凸感更加明显;

三、高精度重复定位;

四、稳定性、可在震动环境下保持机械的稳定性;

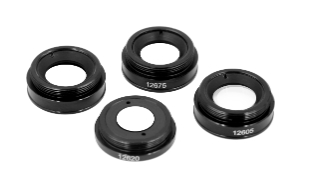

三、普密斯辅助物镜



物镜的主要作用是将被观测的作第一次放大或缩小,也可调整镜头到产品之间的距离。目前有1.5X2X可选。





四、普密斯点光源(白色、同轴)

普密斯点光谱有红光同轴点光源、绿光同轴点光源、蓝光同轴点光源、黄光同轴点光源,本案例我们采用白色光源具有出射光角度小、照明均匀的特点,更清晰识别产品。









案例结果展示:

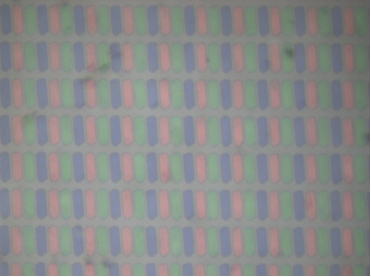

1.传统镜头的RGB效果图

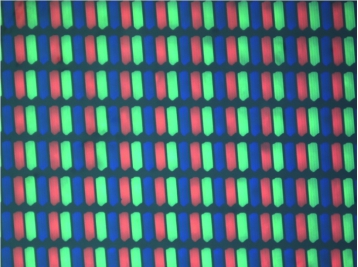

2 .普密斯6.5X偏振电动同轴镜头效果图
