IC电子元器件是电子元件和小型的机器、仪器的组成部分，是构成电子信息系统的基本功能单元。为了保证电子器件的品质，需要对IC工艺制造过程有严格的检测要求。其中IC元器件缺陷检测包括：表面瑕疵识别、尺寸查验、丝印清晰度检测及IC电感pin脚共面度检测等。

IC电感pin脚共面度检测需求

    检测变压器等元器件pin脚共面度。

项目难点

① 产品正常摆放，视觉系统只能从侧面横卧检测；

② 待测的产品种类较多，视觉系统需要可切换倍率兼容检测不同大小产品；

③ 人工下料，位置与镜头之间的相对距离不固定会导致成像不清晰。

解决方案

1、200W彩色HDMI高清相机；

2、镜头使用高精度6.5X手动定格变倍镜头；

3、光源搭配白色高亮环形光源；

4、用透明玻璃做定位靠距。

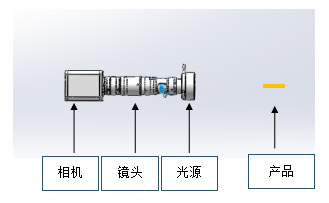

演示方案

核心配件介绍：

一、普密斯200W高清HDMI相机

通过工业相机CCD内置的高清感光芯片和高速处理器，在提供 1080P 高清图像的同时，帧率和对焦速度显著提升，当移动到希望观察的位置时，影像丝毫不会有拖影，这一全新的观察方法可大幅提高观察速度。

普密斯HDMI相机内带十字靶标功能，可按客户需求绘制出检测区域并标注文字，操作简单，快速高效。能让新员工在最短时间内投入工作。

二、普密斯高精度变倍镜头：VP-LZ-63100D

为了保证共面度检测方案的结构紧凑，得到高质量的图像，选用63100D定格定倍镜头。

优点：

一、倍率0.7X-4.5X，变倍比6.5X能满足客户对大小产品的检测需求；

二、优秀的光学性能，高分辨率，低畸变，能使图像格外清晰，员工能轻松看清pin脚末端位置；

三、模块化设计，可根据不同产品大小灵活搭配不同配件满足使用；

四、稳定性高，可在多次变倍下依旧保持清晰图像；

三、普密斯光源

普密斯的环形光源种类齐全，多色多角度，本案例中用到高角度小内径的白色环形光源，高密度LED排列，内径小，光束集中，亮度高。可以清晰的将pin脚末端位置照亮，与其他区域区分开来，让员工轻松对准检测区域。

案例结果展示：

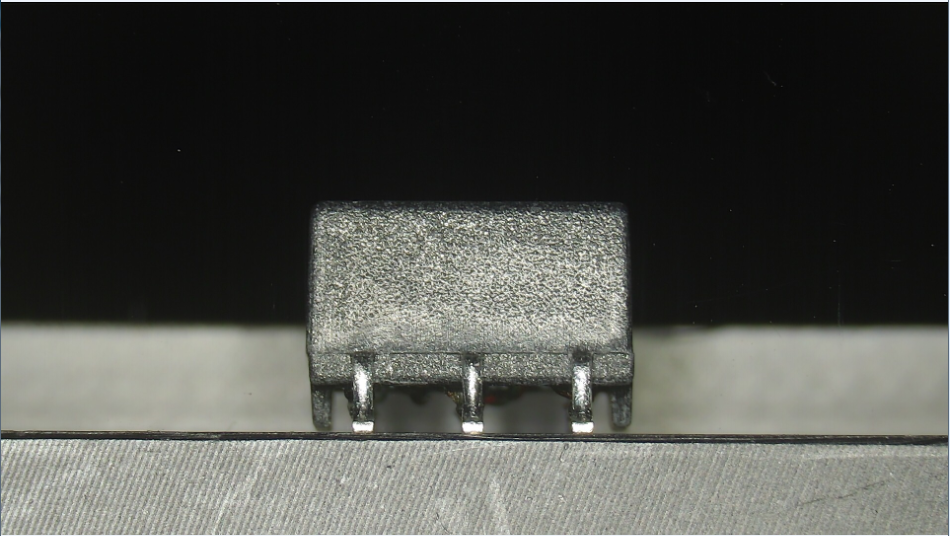

图1. 6 Pin样品检测效果图

图2. 3 Pin样品检测效果图
